电磁流量计能用来测量白酒的流量吗

一、介绍

酒精又叫乙醇,是工业生产与民用生活中一种得的原料与物资,作为重要的化工原料,可制造多种有机试剂和溶剂,也是制染料、涂料、医药、香料、合成材料、洗涤剂等的原料。目前在国内主要进行生物发酵和化学合成方式进行生生产,在酒精生产过程中,经过发酵等工艺制成的半成品是醪料,醪料是一种含有纤维状干物质的粘稠液体,它是一种含有多种组分的混合物料。其主要组分为水,其次是酒精,其它组分有醇类,醛类,酸类、酯类以及其它固体杂质,它的比重约为1,pH值约为4~4.5,电导率约为400uS/cm,其电导率水平远高于电磁流量计要求的下限,完全可以满足电磁流量的测量需要,因此根据醪料特性,实际生产中企业一般都选用电磁流量计用于醪料计量。

二、仪表的性能特点

电磁流量计由电磁流量变送器、转换器和显示仪表组成,具有以下性能及特点:

  (1)变送器的测量管内没有可动及阻流部件,不容易产生堵塞,对浆状导电液体具有独特的适应性,能测量电导率大于5uS/cm的导电液体,特别适合于腐蚀性液体、含有纤维或固体颗粒的液体或浆液的流量测量。

  (2)电磁流量计的输出信号正比于流体的平均流速,其测量不受流体的密度、牯度、温度、压力等因素的影响。安鹱后可以不进行任何调整即可投入运行,安装、使用及维护方便,具有较高的计量准确性。

  (3)较大使用压力可达25MPa,温度范围为-4O~180℃:,现有φ15~φ80Omm多种公称通径,流量测量范国0.03~1000m³/h,能满足工矿企业的需要

  (4)通过选用不同内村及电极材料的变送器,还可用于防腐、防爆、高温、低温和高压等特殊场台。

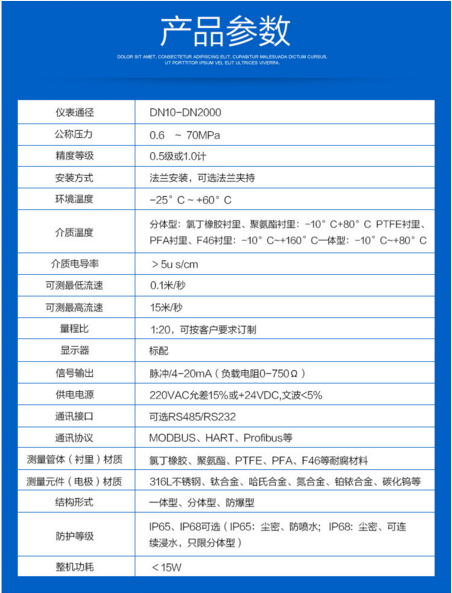

三、技术参数


四、产品选型

型号

通径

EB-LDE-XXX

DN10-2600智能型电磁流量计

EB-LCD-XXX

DN200-2600插入式电磁流量计



代号

电极材料

K1

K2

K3

K4

K5

K6

K7

K9

316L

HB

HC

铂合金

不锈钢涂覆碳化钨

蒙乃尔


代号

内衬材料

C1

C2

C3

C4

C5

C6

聚四氟乙烯F4

聚全氟乙丙烯F46

聚氟合乙烯FS

聚氯丁橡胶

聚氨脂橡胶

PFA


代号

传感器材质

B1

B2

304不锈钢

碳钢

代号

精度等级

E1

E2

E3

0.3

0.5

1

代号

信号输出

F1

F2

F3

F4

4-20mA,频率,脉冲

RS485接口

Modbus

Hart

代号

温度

T1

T2

T3

常温型

高温型

超高温型

代号

压力等级

P1

P2

P3

P4

0.6MPa

1.0MPa

1.6MPa

4.0MPa

代号

供电电源

D1

D2

220VAC±10%

24VDC±10%

代号

转换器形式

J1

J2

J3

一体型结构

分体型结构

防爆一体型结构

五、仪表的安装

  (1)安装时,为保证变送器测量管内始终充满流体,变送器应安装在垂直管道上,流体的流向为由下而上,既可避免醪料中的固体颗粒在测量管内沉积,又使醪料充满测量管,使内衬磨损均匀,延长使用寿命,提高测量准确性。

  (2)正常情况下,变送器前直管段应不少于5倍通径,后直管段不少于2倍通径。当变送器前有阀门或弯头时,则前直管段的长度应不少于10倍通径。

  (3)变送器内二电极的中心轴线应处于水平状态,否则,会增大测量误差。

  (4)变送器口径小于管道口径时,两侧渐缩管的圆锥角应小于15°。

  (5)由于醪料为易结垢介质,应安装旁通管路并设置盲板或清洗口,以利于清洗测量导管和电极。

  (6)变送器须***良好接地,接地电阻应小于10Ω。
