城市排污管道选用电磁流量计可以吗

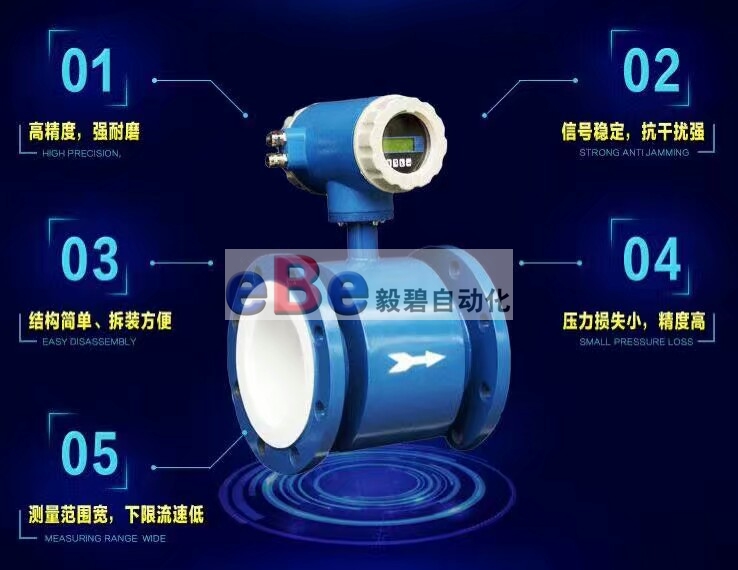

排污管道电磁流量计

排污管道电磁流量计在污水处理中应用非常多,近年来,随着工业的发展,污水的排放也在急剧增加,对自然环境造成的压力也越来越大。在污水处理中我们要准确地测量污水的排放量,用什么测量污水比较好呢,我们往往shou选排污管道电磁流量计。根据污水具有流量变化大、含杂质、腐蚀性小、有一定的导电能力等特性,测量污水的流量,污水电磁流量计是一个很好的选择。它结构紧凑、体积小,安装、操作、维护方便,如测量系统采用智能化设计,整体密封加强,能在较恶劣的环境下正常工作。可选用氯丁橡胶衬里,含钼不锈钢电极的电磁流量计,即可满足污水流量测量的要求。

  由于生产工艺的需要,会产生大量的工业污水,污水处理分厂须***对污水的流量进行监控。在以往的设计中,流量仪表不少都选用旋涡流量计和孔板流量计。而实际应用中发现测量的流量显示值与实际流量偏差较大,而改用污水电磁流量计偏差大大减小。


一、污水处理电磁流量计技术参数:

1、仪表精度:管道式0.5级、1.0级;插入式2.5级

2、测量介质:电导率大于5μS/cm的各种液体和液固两相流体。

3、流速范围:0.2~8m/s

4、工作压力:1.6MPa

5、环境温度:-40~+50

6、介质温度:聚四氟乙烯衬里≤180;橡胶材质衬里≤65

7、防爆标志:ExmibdBT4

8、防爆证号:GYB01349

9、外磁干扰:≤400A/m

10、外壳防护:一体化型:IP65;

11、分离型:传感器IP68(水下5米,仅限于橡胶衬里);转换器IP65

12、输出信号:4~20mA.DC,负载电阻0~750Ω

13、通讯输出:RS485或CAN总线

14、电气连接:M20×1.5内螺纹,φ10电缆孔

15、电源电压:90~220V.AC、24±10%V.DC

16、功耗:≤10VA

二、电磁污水流量计安装环境的选择:

应尽量远离具有强电磁场的设备,如大型电机、大型变压器、大型变频器等。安装场所不应有强烈震动,管道固定牢靠,环境温度变化不大(防止固液两相变化)。安装环境应便于安装和维护。

三、电磁污水流量计安装位置的选择:

安装位置须***保证管道内始终充满被测液体。选择液体流动脉冲小的地方,即应远离泵和阀门、弯头等局部阻力件。测量双相(固、液和气、液)液体时,应选择不易引起相分离的地方。被测管道内径或周长容易测量,并且椭圆度应较小。

四、电磁污水流量计直管段长度:

传感器安装管道上游侧直管段长度应大于或等于10D,下游侧应不小于5D(D为被测管道通径)。

五、 流量控制阀门和调节阀门:

流量控制阀门应安装在传感器上游侧的被测管道内,流量调节阀门应安装在传感器下游侧。流量时,通常流量控制阀门应处于全开状态。

六、电极的选择

应根据被测流体的腐蚀性来选择电极的材料,请查有关手册,对于特殊流体应作腐蚀性试验

材料

代号

耐腐蚀性能

316L不锈钢

V

1适用于工业、生活用水,原水井水,城市污水等中性溶液

2弱腐蚀性酸、碱、盐介质如碳酸、醋酸等

哈氏合金C

HC

1适用于耐氧化性酸,如硝酸、混酸、铬酸与硫酸的混合物

2耐氧化性盐类或其它氧化剂环境的腐蚀如Fe、Cu

3对海水、碱溶液,氧化物溶液有******的耐腐蚀性

4不适用:盐酸

哈氏合金B

HB

1对于非氧化酸、碱、盐如硫酸、磷酸、氢fu酸有良好的腐蚀性

2不适用:硝酸

Ti

耐海水,各种氯化物忽然次氯酸盐及多种氢氧化物的腐蚀

Ta

除了氢fu酸外,几乎能耐一切化学介质的腐蚀。但价格昂贵

Pt

适用所有的酸碱盐溶液(发烟硫酸及硝酸)

碳化钨

W

具有优异的耐磨性能,专用于泥浆、纸浆等磨损性介质

七、内衬的选择

应根据被测介质的腐蚀性磨损性和温度来选择内衬材料

衬里材料

耐腐蚀性能

工作温度

适用范围

氯丁橡胶Ne

耐一般低浓度酸碱盐的腐蚀

-20~70

工业用水污水低浓度酸碱盐

聚氨酯橡胶PO

有******的耐磨性能,专用于强磨损性浆液,不耐腐

-10~60

含固体颗粒的液体(水泥浆矿浆等)

聚全氟乙丙烯FEP

1耐热耐腐蚀性与PTFE相当

2机械强度高,抗磨损性能好

3内表光滑,不易粘附沉淀物

4有很好的耐负压,抗真空作用

-40~180

除砂浆等强磨损性介质外的所有流体。与PTFE一样,能用于饮料等有卫生要求的介质

聚四氟乙烯PTFE

几乎可以抵抗所有化学介质的腐蚀,抗磨损性能较差

-40~180

不能用于负压管道及磨损性较强的流体
