一、产品概述

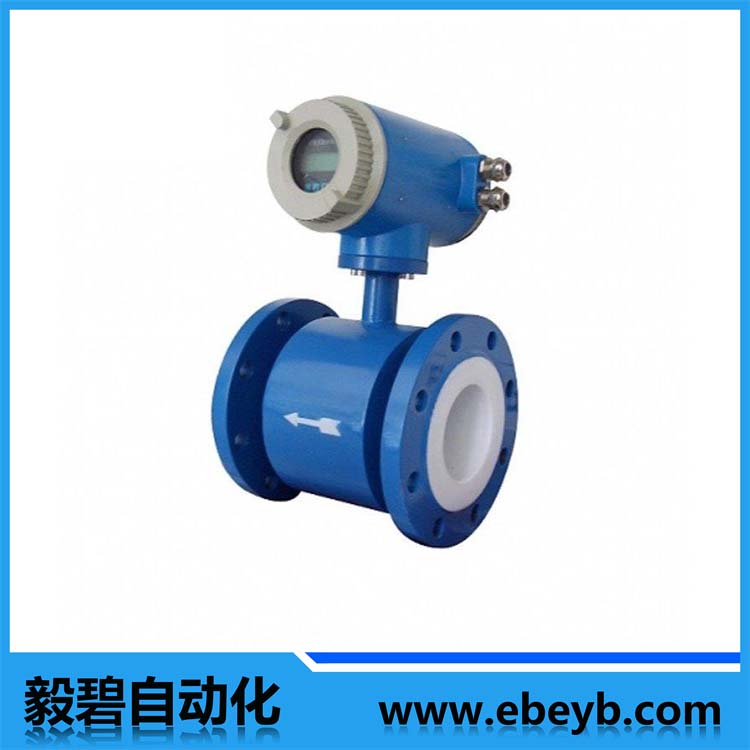

一体式电磁流量计是一种根据法拉第电磁感应定律来测量管内导电介质体积流量的感应式仪表，采用单片机嵌入式技术，实现数字励磁。电磁流量计在满足现场显示的同时，还可以输出4-20mA电流信号供记录、调节和控制用，现已广泛地应用于化工、环保、冶金、医药、造纸、给排水等工业技术和管理部门。
一体式电磁流量计除可测量一般导电液体的流量外，还可测量固液两相流，高粘度液流及盐类、强酸、强碱液体的体积流量。
二、性能特点
1.仪表结构简单、可靠，无可动部件，工作寿命长
2.无截流阻流部件，不存在压力损失和流体堵塞现象。
3.无机械惯性，响应快速，稳定性好，可应用于自动检测、调节程控系统。
4.测量精度不受被测介质的种类及其温度、粘度、压力等物理量参数的影响。
5.采用聚四氟乙烯或橡胶材质衬里和HC、HB、316L、Ti等电极材料的不同组合可适应不同介质的需要。
6.全数字量处理，抗干扰能力强，测量可靠，精度高，流量测量范同可达150：l。
7.全汉字菜单操作，使用方便，操作简单。
8.高清晰度背光LCD显示。
9.具有双向流量测量，双向总量累计功能，内部具有三个积算器可分别显示正向累积值，反向累积值及差值积算量。
10.输出方式：电流、频率双向输出功能和RS-485、MODBUS、HART接口。
11.采用SMD器件和表面安装(SMT)技术，电路可靠性高。
三、技术参数
1.整机和传感器技术数据
执行标准 | JB／T9248一l999 |
公称通径 | 10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、 350、400、450、500、600、700、800、900、l000、l200、1400、1600、 l800 |
***高流速 | 15m／s |
准确度 | 0.5 级、1.0 级 ( 随口径区分 ) |
流体电导率 | ≥5uS／cm |
环境温度 | 传感器：(-40～+80)℃,转换器：(-l5～+50)℃ |
衬里材料 | 聚四氟乙烯、聚氯丁橡胶、聚氨脂、聚全氟乙丙烯(F46) |
流体温度 | ≤120℃ |
电极材料 | 316L、哈氏合金 C、哈氏合金 B、钛、钽、铂／铱合金、不锈钢涂覆碳化钨 |
法兰材质 | 碳钢、不锈钢 |
外壳防护 | IP65 |
防爆标志 | ExⅡBT6 Gb |
2.转换器技术数据
电源 | 直流 | （18～30）V |
交流 | （85～265）V （45～63）Hz | |
功率 | ＜20W(与传感器配套) | |
内部积算器 | 正向流量、反向流量、差值量均有总量积算器 | |
输出信号 (可编程) | 电流输出 | ●输出信号：双向两路，全隔离(0～l0)mA／(4～20)mA ●负载电阻：(0～l0)mA，(0～1.5)KΩ；(4～20)mA时，(0～750)Ω ●基本误差：在上述测量基本误差基础上加±l0μA |
频率输出 | ●正向和反向流量输出，输出频率上限可在1～5000Hz内设定 ●带光电隔离的晶体管集电极开路双向输出 ●外接电源不大于35V，导通时集电极***大电流为250mA | |
脉冲输出 | ●正向和反向流量输出，输出频率上限可达500cp／s ●脉冲宽度自动设置或20ms方波 ●带光电隔离的晶体管集电极开路双向输出 ●外接电源不大于35V．导通时集电极***大电流为250mA | |
流向指示输出 | ●可测正反方向的流体流动，并可以判断出流体流动的方向 | |
报警输出 | ●两路带光电隔离的晶体管集电极开路报警输出 ●外接电源不大于35V，导通时集电极***大电流为250mA ●报警状态：流体空管、励磁断线、流量超限 | |
通讯接口 | RS-485、 MODBUS、 HART，具有防雷击保护 | |
阻尼时间 | 在(1～64)s | |
正常工作条件 | 环境温度：（-10～60）℃、相对湿度：5%～90% | |
3.流量测量范围
口径 (mm) | 测量范围 (m 3 /h) | 口径 (mm) | 测量范围 (m 3 /h) |
DN10 | 0.14 ～ 1.4 | DN400 | 226.08～4521.60 |
DN15 | 0.32 ～ 6.36 | DN450 | 286.31～5722.65 |
DN20 | 0.57 ～ 11.30 | DN500 | 353.25～7065.00 |
DN25 | 0.88 ～ 17.66 | DN600 | 508.68～10173.6 |
DN32 | 1.45 ～ 28.94 | DN700 | 692.37～13847.40 |
DN40 | 2.26 ～ 45.22 | DN800 | 904.32～18086.40 |
DN50 | 3.53 ～ 70.65 | DN900 | 1144.53～22890.60 |
DN65 | 5.97 ～ 119.40 | DN1000 | 1413.00～28260.00 |
DN80 | 9.04 ～ 180.86 | DN1200 | 2034.72～40694.40 |
DN100 | 14.13 ～ 282.6 | DN1400 | 2769.48～55389.60 |
DN125 | 22.08～441.56 | DN1600 | 3617.28～72345.60 |
DN150 | 31.79～635.85 | DN1800 | 4578.12～91562.40 |
DN200 | 56.52～1130.4 | DN2000 | 5652.00-113040.00 |
DN250 | 88.31～1766.25 | DN2200 | 6838.92-136778.40 |
DN300 | 127.17～2543.40 | DN2400 | 8138.88-162777.60 |
DN350 | 173.09～3461.85 | DN2600 | 9551.88-191037.60 |
四、产品选型
型号 | 通径 | ||||
EB-LDE-XXX | DN10-2600智能型电磁流量计 | ||||
EB-LCD-XXX | DN200-2600插入式电磁流量计 | ||||
代号 | 电极材料 | ||||
K1 K2 K3 K4 K5 K6 K7 K9 | 316L HB HC 钛 钽 铂合金 不锈钢涂覆碳化钨 蒙乃尔 | ||||
代号 | 内衬材料 | ||||
C1 C2 C3 C4 C5 C6 | 聚四氟乙烯F4 聚全氟乙丙烯F46 聚氟合乙烯FS 聚氯丁橡胶 聚氨脂橡胶 PFA | ||||
代号 | 传感器材质 | ||||
B1 B2 | 304不锈钢 碳钢 | ||||
代号 | 精度等级 | ||||
E1 E2 E3 | 0.3级 0.5级 1级 | ||||
代号 | 信号输出 | ||||
F1 F2 F3 F4 | 4－20mA,频率，脉冲 RS485接口 Modbus Hart | ||||
代号 | 温度 | ||||
T1 T2 T3 | 常温型 高温型 超高温型 | ||||
代号 | 压力等级 | ||||
P1 P2 P3 P4 | 0.6MPa 1.0MPa 1.6MPa 4.0MPa | ||||
代号 | 供电电源 | ||||
D1 D2 | 220VAC±10％ 24VDC±10％ | ||||
代号 | 转换器形式 | ||||
J1 J2 J3 | 一体型结构 分体型结构 防爆一体型结构 | ||||
注：精度为0.5级建议流速范围在（0.5~5）m/s
五、流量计安装时注意事项
a．安装尺寸一定要计算准确，否则容易泄露或安装不上。
b．流体流向须***与传感器表体上的流向箭头保持一致。
C．流量计的电极轴线须***近似水平，否则影响测量精度。
d．传感器两边的法兰须***保持平行否则容易泄露。
e．为了壁免在安装后形成旋涡流动，应保证工艺配管、流量计同轴连接不能错开。
f．安装流量计时，严禁在紧靠流量计法兰处电焊施工，以免烧伤流量计衬里。
g．对不同性质的工艺管道，应采用相应的接地方式(见传感器接地)。
h．对于腐蚀性介质，zui好应垂直安装，被测介质自下往上流动，这样可以避免固体颗粒在流量计管中沉积，使衬里腐蚀均匀，延长使用寿命。
i．对于测量管口径大于200mm，为安装方便，可采用伸缩头。
